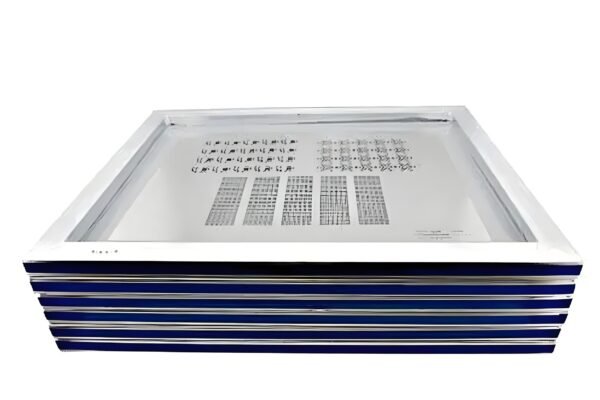

在当今由表面贴装技术（SMT）主导的电子制造格局中，PCB 贴板（也称为 SMT 贴板）作为“精密桥梁”，将焊膏连接到 PCB 垫上。它们直接决定了元件的焊接稳定性和电子设备的可靠性。通过预设的开口结构，PCB 贴板准确地将量化焊膏转移到指定的 PCB 垫上，成为解决高密度、细间距元件焊接问题的关键方案。PCB 贴板广泛应用于消费电子产品、汽车电子、工业控制和医疗设备中，从在智能手机主板上焊接微芯片到在汽车中央控制系统中组装复杂电路，它们发挥着至关重要的作用。它们的精度和性能已成为影响电子制造良品率的核心因素之一。
本质上，PCB钢网是一种由不锈钢制成的薄片，钢片上蚀刻或切割的开口与PCB上的焊盘一一对应。它的核心功能是实现焊膏分布的“量化、定位和成型”。在SMT生产工作流程中，钢网是焊膏印刷阶段的核心：打印机使用刮板将焊膏通过钢网开口推压出来，以预定的形状和厚度沉积在PCB焊盘上。后续步骤包括贴片机将元件引脚对准焊盘，最后进行回流焊以完成焊接过程。
这种“精确分配”的价值体现在三个关键维度：
传统的手动点焊经常会导致焊料体积不均和位置偏差。相比之下，模板由于其标准化的开口，确保了不同印刷电路板（PCB）上同一焊盘的焊料体积变化控制在±5%以内。这防止了因焊料过多导致的“桥接”（相邻焊盘之间的短路）或因焊料不足导致的“冷焊”（接触不良）等问题。
随着印刷电路板（PCB）向“微型化和高密度”发展（例如，智能手机印刷电路板上的线宽和间距已达到0.05毫米），细间距组件（如QFP、BGA和01005封装组件）的焊盘尺寸变得非常小。掩膜板具有微级别精度的开口，满足这些组件的焊膏沉积需求。
使用掩膜板进行印刷可以将每块印刷电路板（PCB）的焊膏涂抹时间减少到10-30秒，比手动操作快了50多倍。此外，掩膜板与自动化生产线的连续操作兼容，支持大规模的批量生产。
PCB钢网的制造过程直接决定了其开口精度、孔壁光滑度和服务寿命。目前，行业的主流工艺分为三类，每种都有不同的应用场合和技术特性：
化学蚀刻是最早期的掩膜制造技术，包括六个关键步骤：预处理 → 光刻胶涂覆 → 曝光 → 显影 → 蚀刻 → 后处理。
- 首先，一张304不锈钢板（厚度为0.08–0.2mm）经过除油和除锈处理，以确保表面清洁。
- 在紫外线曝光机上将光刻胶（干膜或湿膜）均匀涂抹一层，并将PCB焊盘设计投影到光刻胶上，使曝光区域固化。
- 开发人员去除未曝光的光致抗蚀剂，使要蚀刻的钢板区域暴露出来。
- 酸性蚀刻剂（如氯化铁溶液）或碱性蚀刻剂（如氨气+氯化铵溶液）用于腐蚀暴露的钢板，形成开口。
- 最后，去除剩余的光刻胶，清洁钢板，并将模板拉伸并固定在铝或钢框架上。
这个过程提供了诸如短生产周期（1-2天）和低成本（比激光切割便宜30%-50%）等优势，使其适用于中小批量的低精度PCB（例如单面/双面PCB和间距≥0.2mm的元件）。然而，它也有显著的缺点：蚀刻过程中的“ undercut 效应”会导致开口尺寸偏差（通常为±0.01-0.02mm），并且孔壁容易有毛刺或倾斜。因此，它无法满足细间距元件（间距≤0.15mm）的焊接需求，并且逐渐被激光切割所取代。
激光切割利用高能光纤激光器或CO₂激光器进行“无接触、高精度”的不锈钢板切割，使其成为高密度PCB模板的首选工艺。工作流程包括数据处理 → 激光切割 → 车壁抛光 → 拉伸和装框。
- 首先，PCB设计文件（Gerber文件）被转换成掩膜开口数据，软件优化开口位置和形状（例如，补偿焊盘收缩）。
- 一台激光切割机（精度高达±0.005毫米）基于数据每秒对不锈钢板进行数千次攻击，熔化或气化材料以形成开口。
- 切削后，孔壁经过“电化学抛光”或“化学抛光”以去除切削过程中的焊渣和毛刺，使表面粗糙度降至Ra ≤0.8μm，并改善焊膏的释放。
- 最后，将模板拉伸并固定在框架上（控制张力在30–50N/cm，以防止印刷时变形）。
激光切割的核心优势包括高精度（开口偏差≤±0.008mm）、光滑的孔壁、兼容细间距组件（最小开口尺寸可至0.05mm）以及开口形状的灵活调整（例如椭圆形、不规则孔）以满足BGA和CSP等组件的特殊需求。其主要缺点是成本较高（在大规模生产中，每单位比蚀刻贵20%–30%）且生产周期稍长（2–3天）。然而，随着激光技术的普及，成本正在逐渐下降，现在激光切割的掩膜已占掩膜市场的70%以上。
电铸是一种针对超细间距（≤0.1mm）和超高精度应用（例如，半导体封装，航空PCB）的利基工艺。它通过“电化学沉积”形成掩膜开口，工作流程包括基板预处理 → 光阻涂覆和曝光 → 镀镍电铸 → 脱模 → 拉伸和装框。
- 铜或不锈钢基板经过抛光、涂覆光刻胶、曝光/显影，以形成“负片”开口图案（即要保留的模板区域）。
- 将基板浸入镍盐电解液（例如，硫酸镍溶液）中，并施加直流电在基板的暴露区域上沉积镍离子，逐渐形成厚度为0.05–0.15毫米的掩模结构。
- 在沉积后，将掩膜从基底上剥离，去除剩余的光刻胶，从而获得高精度的掩膜。
- 最后，模板被拉伸并处理其边缘。
电铸的突出优点包括极高的开孔精度（偏差≤±0.003mm）、垂直和平滑的孔壁（无 undercut 或毛刺）、以及超过99%的焊膏释放率，使其适用于01005封装和微型BGA（球直径≤0.1mm）等超小型组件。然而，它也有显著的局限性：生产周期长（3–5天）、成本极高（比激光切割贵2–3倍）、以及网板厚度的限制（由于工艺限制，最大厚度为0.2mm）。因此，它仅在高端电子领域如医疗设备和卫星电子中少量使用。
掩膜的性能不仅取决于其制造工艺，还取决于“开孔设计、材料选择和厚度匹配”的科学组合——所有这些都必须根据印刷电路板焊盘特性、组件类型和焊接要求来确定。
开口设计是掩膜的灵魂，直接影响焊膏转移量和焊接质量。它主要遵循两个核心原则：“长宽比”和“面积比”。
纵横比是开口宽度（W）与模板厚度（T）的比率，必须≥1.5。如果纵横比太小（例如，W=0.1mm，T=0.1mm，比率=1），焊膏容易卡在开口中，无法完全释放，导致焊盘上的焊料不足。
面积比是开口面积（A）与模板开口侧壁面积（A₀）的比值，必须≥0.66。面积比越大，焊膏与孔壁的接触越少，从而释放更流畅。
除了比例控制，还必须为特定应用设计开口形状和尺寸补偿：
- 标准组件：对于0402–1206封装的电阻器、电容器和其他组件，开口形状与焊盘匹配（圆形或矩形），尺寸比焊盘小5%–10%（以补偿焊接过程中焊盘的热膨胀）。
- 细间距组件 (QFP)：对于引脚间距 ≤0.2mm 的组件，开口设计为“椭圆形”（长轴沿引脚方向）。长度比焊盘长 0.05–0.1mm，宽度比焊盘窄 0.02–0.03mm，以防止焊桥。
- BGA组件：对于圆形BGA焊盘，开口直径比焊盘小10%-15%（以防止过多的焊料形成过大的焊球）。此外，设计了“通风孔”（直径0.1mm）围绕开口，以在打印过程中释放空气并提高焊膏填充率。
- 不规则组件：对于连接器、传感器和其他不规则组件，根据焊盘形状设计“定制形状的开口”（例如，矩形、U形），以确保焊盘的完全焊膏覆盖。
模板基板必须满足三个关键要求：高强度、耐腐蚀性和易于加工。目前，超过95%的行业使用304不锈钢（成分：18%铬，8%镍），其具有以下优点：
- 高抗拉强度（≥515MPa），确保模板在拉伸时不会变形，并在印刷时与PCB保持紧密接触。
- 强烈的耐腐蚀性，能够承受酸性或碱性焊膏助焊剂的侵蚀，从而实现50,000–100,000次印刷循环的使用寿命。
- 光滑表面（粗糙度 Ra ≤0.4μm），减少焊膏残留并提高释放性能。
其他材料用于少数特殊场景：316不锈钢（具有更高的硬度）用于高磨损应用（例如陶瓷基板PCB），镍合金（具有更好的延展性）用于超薄掩膜需求（厚度≤0.05mm）。然而，这些材料的成本比304不锈钢高出50%以上。
掩膜板厚度直接影响焊膏沉积厚度（通常是掩膜板厚度的80%–90%）并必须根据焊盘尺寸和元件引脚高度进行选择。常见的厚度范围为0.08mm至0.2mm：
- 薄模板（0.08–0.12mm）：适用于细间距组件（例如，QFP、BGA）和微型封装（01005、0201）。它们沉积30–80μm的焊膏，防止引脚短路。
- 中等厚度的掩膜 (0.12–0.15mm)：适用于标准组件 (0402–1206) 和单面/双面 PCB。它们沉积 80–120μm 的焊膏，平衡了焊接强度和成本。
- 厚模板 (0.15–0.2mm)：适用于高功率组件（例如，MOSFET、电感器）和大型焊盘印刷电路板（例如，电源板）。它们沉积120–180μm的焊膏，确保焊接过程中的散热和导电性能。
避免采用“一刀切”的厚度处理方法。对于同时具有细间距和高功率组件的PCB，可以使用“分段厚膜板”（通过激光切割或蚀刻实现局部厚度变化）。例如，细间距区域的厚度可能为0.1mm，而高功率区域的厚度为0.18mm，以满足不同区域的焊接需求。
基于制造工艺、结构特征和应用需求，PCB 镶板可以分为各种类型，每种类型都适应特定的表面贴装技术生产场景。
- 蚀刻模板：通过化学蚀刻生产，成本低，交货时间短，适用于小到中批量的低精度PCB（例如，玩具电子，小型家用电器）。
- 激光切割模板：通过激光切割和电化学抛光制成，提供高精度和光滑的孔壁，适用于高密度PCB的大批量生产（例如，智能手机和电脑主板）。
- 电铸模板：通过电铸制造，提供极致精度，适用于超细间距、高端印刷电路板（例如，医疗设备、航空电子设备）。
- 标准模板：均匀厚度，无特殊结构，适用于仅有一种类型的元件的PCB。
- 阶梯掩膜：通过激光切割或蚀刻实现局部厚度变化（例如，0.1mm和0.18mm），适用于需要不同厚度的PCB，以适应不同组件的要求。
- 键合掩膜：为COB（板上芯片）工艺设计，具有超细矩形开口（0.03–0.05mm宽），用于在芯片和印刷电路板之间的键合垫上印刷焊料膏。
- 镍镀层模板：激光切割模板，表面镀有5-10μm的镍，提供增强的耐磨和耐腐蚀性能。它们的使用寿命比标准激光切割模板长50%，适用于高产量生产（例如，汽车电子装配线）。
- 柔性掩膜板：由薄不锈钢（厚度≤0.06mm）和柔性框架制成，适用于弯曲的印刷电路板（如智能手表和汽车仪表板的印刷电路板），以防止掩膜板与印刷电路板之间的接触不良。
- 消费电子产品模板：适用于智能手机、平板电脑和耳机中的微型PCB。主要为激光切割模板，厚度为0.08–0.12mm，开口精度≤±0.008mm。
- 汽车电子模板：适用于车载印刷电路板（例如，中央控制、雷达、电池管理系统）。大部分是阶梯形或镀镍模板，厚度为0.12–0.18毫米，能够在-40℃至125℃的温度循环测试中承受而不变形。
- 工业控制模板：用于工业PCB（例如，PLC、传感器）。主要是标准的激光切割模板，厚度为0.12–0.15毫米，强调焊接稳定性（通过1000小时的湿度测试）。
- 医疗设备模板：适用于医疗印刷电路板（例如，显示器、诊断设备）。主要是电镀或镀镍模板，开口精度≤±0.005mm，符合医疗行业清洁度标准（无重金属残留）。
丝印模板的使用寿命与使用和维护密切相关。适当的保养可以将激光切割丝印模板的印刷周期从50,000次延长到100,000次，同时减少焊接缺陷。
- 安装和定位：安装模板时，确保框架水平且模板张力均匀（使用张力计测试，偏差≤5N/cm）。在定位时，使用CCD相机将模板开口与PCB焊盘对齐，确保偏差≤0.01mm，以避免印刷偏移。
- 印刷参数匹配：根据模板厚度调整刮板压力（0.1–0.3MPa）和速度（20–50mm/s）。对于薄模板（≤0.12mm），降低压力（0.1–0.15MPa）以防止变形。
- 清洁频率：每500-1000次印刷周期后使用“干擦+湿擦+真空吸气”方法清洁模板：首先，用浸有酒精的无毛布擦拭模板底部以去除残余的焊膏
